​控制EXAIR渦流管的溫度和流量Controlling Temperature And Flow Of An EXAIR Vortex Tube

2017-07-08
控制EXAIR 渦流管的溫度和流量Controlling Temperature And Flow Of An EXAIR Vortex Tube
如果您需要可靠度,一致的冷氣流,請看看EXAIR 渦流管(Vortex Tube):
獲得你想要的性能來回答兩個簡單的問題:
我需要什麼溫度?

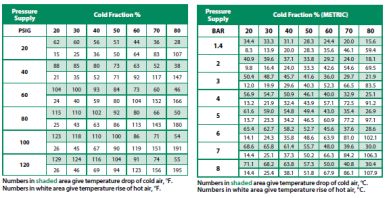

渦流管產生溫度降,因此您的壓縮空氣供應溫度是決定實際冷空氣溫度的起點。溫度降的幅度取決於兩個因素:
•壓縮空氣供應壓力 - 壓力越高,溫度降越高。
•渦流管的冷空氣氣流比例的設置 - 這是針對冷氣端的空氣供應的百分比。對於給定的冷空氣比例,無論哪個型號,產生相同的溫度降。冷空氣比例越低,溫度下降越高(因此,冷空氣溫度越低)。
EXAIR 有兩個不同的系列或類型的渦流管:

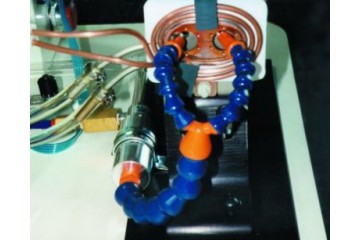

當需要50%以上的冷空氣比例時,使用3200系列渦流管(Vortex Tube)。這提供最大的製冷能量•高流量和溫度下降,適用於許多現場冷卻製程應用,如工具冷卻,熱熔膠設定,快速冷卻焊接/銅焊等。
3400系列渦流管(Vortex Tube)用於較低的冷空氣比例(低於50%),並產生低至-50°F的非常冷的空氣氣流。在管道系統中冷凍密封,實驗室樣品冷卻,電路測試,這些是最常見製程應用。

透過轉動熱空氣排氣閥來調節冷空氣比例,可以使更多或更少的熱空氣流出,如短視頻所示:

我需要什麼流量?
EXAIR 3200和3400系列渦流管均由每個系列的12種不同型號所提供。這些型號是由這些由壓縮空氣消耗量所定義,冷氣流量由冷空氣比例設定而決定。
小型渦流管每個系列共有三種型號,當供應壓縮空氣(100 psig)時,消耗2,4或8 SCFM。
中等渦流管每個系列有五個型號,消耗10,15,25,30或40 SCFM @ 100 psig。
大型渦流管每個系列有四種型號,消耗50,75,100或150 SCFM @ 100 psig。

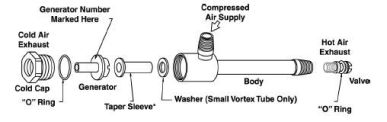

將渦流管轉換為不同的型號(相同尺寸)是非常容易更換冷空氣產生器(以及用於小渦流管的錐形套管)一樣簡單:
因此,例如,如果將型號3210(10 SCFM消耗量,1,000 Btu / hr額定冷卻能力)設置為80%冷空氣比例,則在壓力100 psig和70°F下提供壓縮空氣,即可產生為16°F的冷卻溫度和空氣流量為8 SCFM。如果您的情況需要更多的流量,您可以更改冷空氣產生器...例如,如果將其轉換為型號3240(40 SCFM,2,800 Btu / hr額定冷卻能力) - 將冷空氣比例降至80%,則現在將獲得16°F的冷卻溫度和空氣流量為32 SCFM。
如果你需要更冷的空氣怎麼辦?您可以透過再次更換冷空氣產生器將相同的中等渦流管轉換為型號3440(40 SCFM空氣消耗量,最高冷空氣溫度),如果將冷空氣比例降低到20%,則會產生-53°F的冷卻溫度和空氣流量為8 SCFM。
強大而多功能的EXAIR 渦流管適用於需要一致可靠的冷氣流動的各種製程應用。為了幫助您選擇合適的需求,請聯絡我們。
